概述

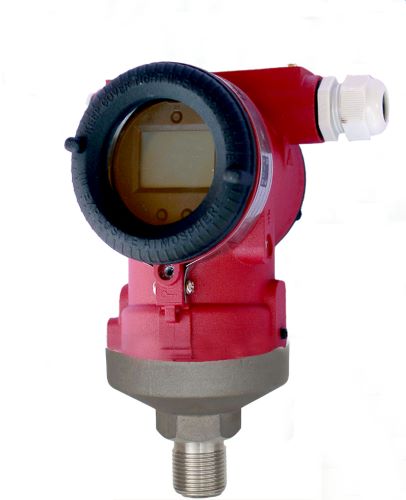

CYX3150系列电容式智能差压、压力变送器是我公司借鉴国际先进技术，共同研制开发的高精度智能仪表产品。

本仪表选用ROSEMOUNT技术生产的传感器内核，采用直接数字电容电路替代模拟放大电路及A/D转换电路。利用数字化补偿技术对温度特性和非线性进行补偿，提高了测量精度，降低了温度漂移，扩展了量程比，新增添的智能化功能，除了保证仪表的高可靠性、高稳定性和其他优越性能外，也能实现智能仪表与控制室之间的远程数字化连接，控制室可对该变送器进行远程查询和实时组态，远程通讯可靠快捷。CYX3150系列智能差压变送器具有设计原理新颖，品种规格齐全，安装使用方便，安全防爆等特点，尤以精度高、体积小、重量轻、调整方便，长期稳定性好，单向过载保护能力强，适用于恶劣场所使用而著称。此外，CYX3051系列0.1级电容式智能变送器包括压力、差压、绝对压力、远传等多个品种，并配备相应的选样产品。可广泛应用于电力、冶金、石化、制药、仪器加工等行业。极高的性能价格比，使其成为变送器市场长期以来的主流产品。

特点

◆精度高

◆稳定性好

◆小型、重量轻、坚固抗振

◆兼容性好，与其他公司符合HART协议的产品相兼容

◆支持用户利用手持器272/275或PC机调试软件，在仪表运行过程中实时对仪表进行组态

◆可对压力信号智能线性化处理，保证了更高的测量精度

工作原理

智能电路板采用先进的集成电路和SMT技术，将转换电路、处理电路集中在一块电路上。变送器的微处理器控制A/D和D/A转换模块的工作，同时也完成了数字通讯和自诊断功能。工作时，微处理器控制A/D转换模块对来自敏感元件的模拟信号进行采样转换，并转换成数字信号，微处理器对数字信号进行处理，包括信号线性化、温度补偿、工程单位转换等。微处理器也能完成传感器的特征化、量程、阻尼时间以及其他功能。E2PROM存储所有组态及微调参数，由于存储器是非易失性的，所以存储的参数在断电后不会消失，使用PC工作站或掌上电脑进行参数组态及测试，或与任何支持HART协议的上位系统机完成通讯。HART协议使用工业标准的BELL202移频健控（FSK）技术，以1200HZ2200HZ数字信号叠加在4~20mA的信号上实现通讯。通讯时的频率信号不会对过程信号产生干扰。本智能电容式变送器可实时在线自诊断。如变送器输出21mA或3.9mA，出厂预设值为3.9mA。
