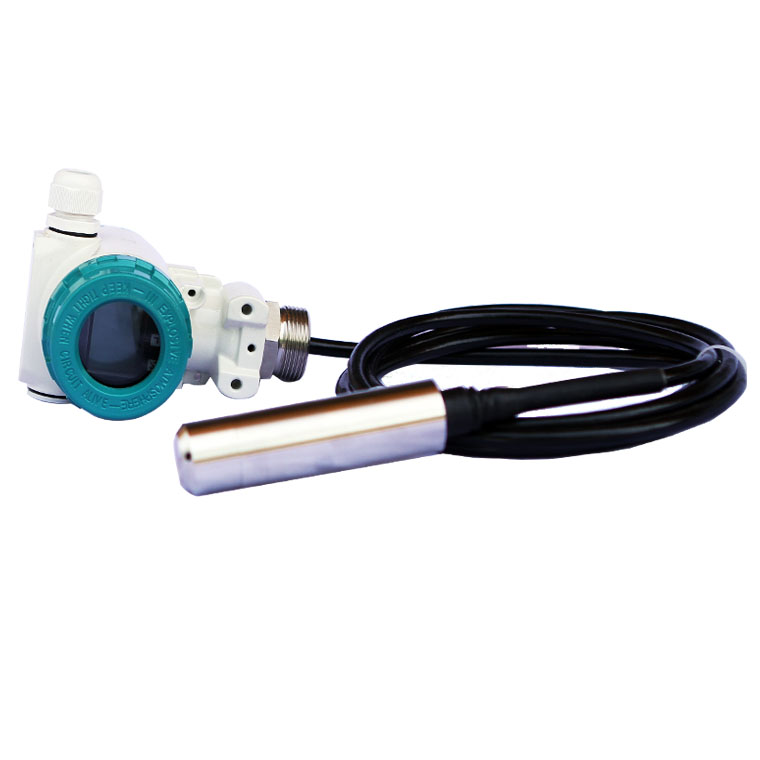

GNG216投入式液位变送器

概述

该产品是目前最通用的液位测量仪表。产品通过高性能压力传感器,把液位深度成正比液位静压力准确测量出来,经过放大电路转换成标准信号输出,实现对液位深度的测量。产品体积小,精度高,安装方便,直接投入液体介质,即可测量出变送器顶端到液面的液位高度。

GNG226W为一体化结构,信号传输距离远,适合较大深度的液位测量。GNG216W为分体式结构,便于现地调校、显示和接线。

具有反极性及过载限流保护设计,传感器部分防护等级IP68,接线盒及电子壳体部分为IP65,防爆型产品符合GB3836.4标准Exia ⅡCT6 的要求。广泛应用于石油、化工、电厂、城市供排水、水文监测等领域水位、液位的精确测量。

性能参数

测量介质:水、油等与接触部分材质相兼容的液体介质

测量范围:0~0.5…300mH2O

精度等级精确等级: 典型:0.2%FS,最大:0.5%FS

过载能力:量程的2倍

长期稳定性: 0.1%FS/年(量程>20mH2O),<0.5%FS/年(量程<20mH2O)

输出信号: 4~20mA(二线), 0~10/20mA(三线) 0/1~5/10V(三线)

负载电阻:≤(U-15)/0.02Ω   ≤(U-15)/0.02Ω >5k

供电电源:15~28VDC

工作温度:-10~80℃

与介质接触材料:外壳:不锈钢(1Cr18Ni9Ti);O型密封圈:氟橡胶:膜片:不锈钢316L;橡胶管套:丁晴橡胶;电缆:ø7.5聚乙烯导气电缆

防爆等级:本质安全ExiaⅡCT6
